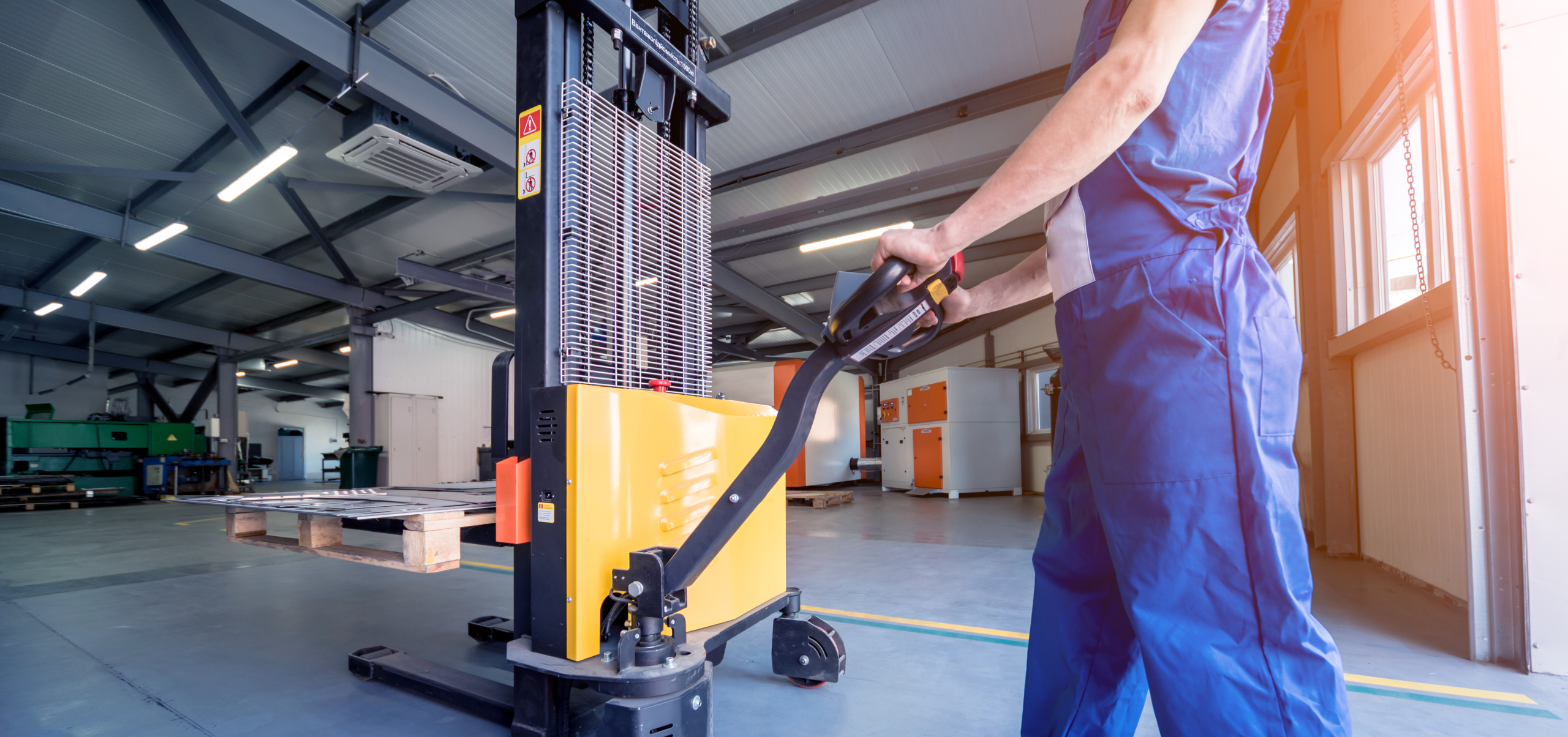

İstif Makinesi Periyodik Kontrolü (Ayakta ve/veya Yaya Tarafından Kullanılan Endüstriyel Araç)
İstif Makinesi Periyodik Kontrolü Nedir
Modern tedarik zincirlerinin, yüksek raflı lojistik depoların, süpermarketlerin ve üretim tesislerinin en stratejik ekipmanlarından biri istif makineleridir.
Yasal mevzuatlarda ve resmi standartlarda İstif Makinesi (Ayakta ve/veya Yaya Tarafından Kullanılan Endüstriyel Araç) olarak tanımlanan bu teknolojik harikalar, transpaletlerin yatay taşıma kabiliyeti ile forkliftlerin dikey kaldırma gücünü tek bir kompakt şaside birleştiren hibrit lojistik çözümleridir.
Transpaletler yükü sadece yerden birkaç santim keserken, forkliftler devasa içten yanmalı motorlara ve büyük karşı ağırlıklara ihtiyaç duyar. İstif makineleri ise dar koridorlarda sessizce süzülerek tonlarca ağırlıktaki paletleri metrelerce yüksekteki raflara milimetrik bir hassasiyetle yerleştirir.
Bu makinelerin en büyük avantajı olan yüksek irtifa kabiliyeti, aynı zamanda en büyük iş güvenliği riskini de beraberinde getirir. Zemin seviyesinde gayet masum görünen bir palet yükü, istif makinesinin asansör (mast) mekanizmasıyla dört veya beş metre havaya kaldırıldığında devasa bir potansiyel enerjiye dönüşür.
Cihazın ağırlık merkezi aniden yukarı kayar. Bu yükseklikteyken hidrolik sistemde yaşanacak ani bir basınç kaybı, asansör zincirlerinde meydana gelecek sinsi bir kopma veya denge tekerleklerindeki aşırı aşınma, makinenin devrilerek yıkıcı bir felakete yol açmasına neden olur.
Tam bu noktada tesisinizin ve personelinizin yegane güvencesi istif makinesi periyodik kontrolü sürecidir. Tesisinizdeki bu karmaşık elektromekanik cihazların her bir bileşeninin uzman makine mühendislerince bilimsel testlere tabi tutulduğu bu bağımsız muayene süreci, operasyonlarınızı sadece hızlandırmakla kalmaz, aynı zamanda tam yasal güvence altına alır.
İstif Makinesi Nedir ve Depolama Süreçlerindeki Rolü
Kapsamlı bir istif makinesi periyodik kontrolü sürecinin neden bu kadar hayati olduğunu anlamak için, bu makinelerin çalışma anatomisini ve elektromekanik yapılarını derinlemesine kavramak gerekir. İstif makineleri, insan kas gücünü tamamen veya kısmen ortadan kaldırarak verimliliği maksimize etmek üzere tasarlanmıştır.
Yarı Akülü ve Tam Akülü İstif Makinesi Farkları
Sektörde operasyonel ihtiyaçlara göre iki temel istif makinesi tipi bulunur. Yarı akülü (manuel yürüyüşlü, elektrikli kaldırmalı) modellerde cihazın yatay hareketi operatörün itme ve çekme gücüyle sağlanırken, dikey kaldırma işlemi aküden beslenen bir hidrolik motorla yapılır. Bu modeller genellikle daha düşük yoğunluklu depolarda tercih edilir ve muayenelerinde hidrolik kaldırma ünitesinin sızdırmazlığı birincil öneme sahiptir.
Tam akülü (elektrikli) istif makinelerinde ise hem yürüyüş hem de kaldırma işlemleri güçlü AC veya DC elektrik motorları ile gerçekleştirilir. Bu sistemler çok daha karmaşıktır. İleri düzey elektronik kontrol kartları (sürücüler), elektromanyetik motor frenleri ve yüksek amperli çekiş aküleri barındırırlar. Akredite denetimlerde bu elektronik bileşenlerin mekanikle olan kusursuz uyumu zorlu testlerden geçirilir.
Yaya Kumandalı ve Platformlu Modellerin Dinamikleri
İstif makinelerinin kullanım şekilleri de şasi dinamiğini doğrudan etkiler. Yaya kumandalı modellerde operatör makinenin yanında veya arkasında yürüyerek uzun bir direksiyon kolu (tiller arm) vasıtasıyla cihazı yönlendirir. Bu kullanım, operatörün ezilme riskini barındırdığı için direksiyon kolu üzerindeki acil durum (anti-crush) butonlarının çalışırlığı muayenede hayati bir test adımıdır.
Platformlu modellerde ise operatör cihazın arkasındaki katlanabilir bir metal platforma çıkarak seyahat eder. Bu makineler lojistik merkezlerinde çok yüksek hızlara ulaşabilir. Operatörü merkezkaç kuvvetinden korumak için yan bariyerler (koruma kolları) bulunur. istif makinesi periyodik kontrolünde bu bariyerlerin kilit mekanizmaları ve platformun süspansiyon sistemleri yapısal dayanım testlerine tabi tutulur.
Asansör Mast Sistemi ve Hidrolik Güç Aktarımı
İstif makinelerini transpaletlerden ayıran en temel mühendislik farkı, şasilerinin ön kısmında bulunan ve yükü gökyüzüne doğru taşıyan çok kademeli çelik asansör (mast) yapılarıdır. Bu yapı, cihazın en çok yorulan, en çok aşınan ve istif makinesi periyodik kontrolünde en çok problem çıkaran yeridir.
Mast Profilleri ve Rulman Aşınmaları
Asansör sistemi, içi içe geçen kalın çelik profillerden oluşur. Hidrolik piston bu profilleri yukarı doğru iterken, profiller birbirleri üzerinde devasa metal rulmanlar (mast makaraları) aracılığıyla kayar. Tozlu depo ortamlarında bu rulmanların arasına giren partiküller, zamanla rulman yataklarını aşındırır. Aşınmış mast rulmanları, yük havaya kalktığında çatalın öne veya sağa sola doğru tehlikeli bir şekilde yalpalamasına neden olur.
Yüksek irtifadaki milimetrik bir boşluk, paletin raftan düşmesine yol açacak kadar büyük bir sarsıntı yaratır. Akredite muayene ekiplerimiz, mast profilleri arasındaki bu boşlukları özel sentil çakıları ve kumpaslarla uluslararası toleranslara göre ölçümler.
Kaldırma Zincirleri ve Uzama Toleransları
Hidrolik pistonun dikey hareketini çatallara ileten ana taşıyıcılar çok sıralı çelik yaprak zincirlerdir (flyer zincirler). Bu zincirler her kaldırma ve indirme operasyonunda makaralar üzerinden geçerek bükülür ve açılır. Tonlarca ağırlık altındaki bu sürekli hareket, zincir baklalarında metal yorulmasına ve kalıcı boyuna uzamalara (plastik deformasyon) yol açar.
Bir tarafı diğerinden daha fazla uzamış bir zincir seti, çatalın dengesini bozar. Uzmanlarımız muayene sırasında zincirlerin belirli hatve aralıklarını milimetrik olarak ölçer ve TS EN standartlarının izin verdiği yüzde 3’lük aşınma payını geçen zincirleri anında ıskartaya ayırır.
Sık Karşılaşılan İstif Makinesi Kazaları ve Devrilme Riskleri
İstif makineleri tasarımları gereği ağırlık merkezleri sürekli yer değiştiren dinamik araçlardır. İş güvenliği istatistikleri, bu ekipmanlarla yaşanan kazaların yıkıcı sonuçlar doğurduğunu ve genellikle kapasite aşımı veya operatör bilgisizliğinden kaynaklandığını açıkça göstermektedir.
Yüksek İrtifada Ağırlık Merkezi Kayması ve Devrilme
Bir istif makinesinin taşıyabileceği maksimum yük, yerden yükseldikçe azalır. Cihazın üzerindeki etiketlerde (yük kapasite diyagramında) bu durum açıkça belirtilir. Ancak eğitimsiz operatörler, yerde 1500 kg kaldıran makinenin 4 metre yükseklikte de aynı yükü kaldırabileceğini sanarak paleti yukarı basarlar. Yük yükseldikçe makinenin ağırlık merkezi (center of gravity) şasinin dışına doğru kaymaya başlar.
Ufak bir zemin bozukluğu, ani bir direksiyon hareketi veya sert bir fren, tonlarca ağırlıktaki makinenin bir bütün halinde yana veya öne devrilmesine yol açar. Muayenelerde cihazın yürüyüş tekerleklerinin aşınma çapları kontrol edilir; çünkü erimiş bir sağ tekerlek, cihazın doğuştan sağa yatık olmasına ve devrilme eşiğinin kritik seviyeye inmesine sebep olur.
Elektromanyetik Fren Sistemi Arızaları ve Çarpışmalar
Akülü istif makinelerinde klasik kampanalı frenler yerine motor miline entegre edilmiş elektromanyetik disk frenler bulunur. Operatör kumanda kolunu (direksiyonu) tamamen dikey (park) veya tamamen yatay (acil duruş) konuma getirdiğinde, elektrik akımı kesilir ve güçlü yaylar fren balatalarını kilitler.
Ancak zamanla bu fren balataları incelir veya iç kısımlarına yağ sızar. Frenleme mesafesi uzayan bir makine, rafların arasında çalışan personeli ezebilir veya raflara çarparak zincirleme bir çöküş (domino etkisi) başlatabilir. Sahadaki istif makinesi periyodik kontrolümüzde cihaz maksimum yükle sürülerek fren ivmesi ve duruş mesafesi metrelerle ölçülerek raporlanır.
Çatal Ucu Deformasyonları ve Metal Yırtılmaları
Operatörlerin sıklıkla yaptığı en büyük hatalardan biri, paleti tam olarak çatalların dibine kadar yanaştırmadan, yükü sadece çatalın sivri uçlarıyla (load center’dan çok uzakta) kaldırmaya çalışmaktır. Bu hatalı kullanım, kılıç olarak tabir edilen çatal saclarının topuk (heel) kısmında muazzam bir bükülme momenti yaratır.
Zamanla çatalın kıvrım noktasında kılcal çatlaklar başlar ve nihayetinde çatal yük altındayken kırılarak paleti yere düşürür. Uzman makine mühendislerimiz bu kıvrım noktalarındaki çatlakları gözle ve gerektiğinde tahribatsız test yöntemleriyle inceler, çatalın alt yüzeyindeki erime oranını kumpaslarla teyit eder.
Adım Adım İstif Makinesi Periyodik Kontrol Süreci
Atecht Mühendislik A Tipi Muayene Kuruluşu kadrosu, tesisinizdeki istif makinelerini yüzeysel bir bakışla değil, bilimsel verilere, kalibre cihazlara ve uluslararası kontrol listelerine dayanan katı bir disiplinle test eder.
1. Kapasite Etiketleri ve Yasal Belge Doğrulaması
Kontrolün ilk adımı ekipmanın yasal kimliğinin tespitidir. Makinenin şasisinde orijinal CE işareti, seri numarası plakası ve en önemlisi Yük – Yükseklik Kapasite Diyagramı bulunmak zorundadır. Kapasite diyagramı okunmayan veya sökülmüş bir makine kör bir silah gibidir ve teste alınmadan doğrudan kusurlu kabul edilir.
2. Görsel Çelik Konstrüksiyon ve Hidrolik Sızdırmazlık Testi
Makinenin ana gövdesi, kaynak dikişleri, asansör profilleri ve batarya yuvası korozyon ile çatlak açısından incelenir. Çatallar arasındaki paralellik bozuklukları milimetrik olarak su terazileriyle ölçülür.
Ana kaldırma silindirinde, hidrolik hortumlarda ve yönlendirme valflerinde basınç altında yağ kaçağı olup olmadığı peçete testleriyle titizlikle doğrulanır.
3. Elektronik Güvenlik ve Anti-Crush Sistem Doğrulaması
Elektrikli modellerde direksiyon kolu üzerindeki kırmızı göbek (ezilme önleyici) butonunun anında geri tepme verip vermediği test edilir.
Makinenin çatalları belirli bir yüksekliği geçtiğinde (genellikle 1.5 metre), yürüyüş motorunun hızını otomatik olarak beşte bire düşüren yavaşlatma sensörlerinin (limit switch) görevini yapıp yapmadığı canlı olarak kontrol edilir. Hızlı viteste havada yük taşıyan makine anında rapora uygunsuz olarak işlenir.
4. Dinamik ve Statik Dayanım Testleri
Laboratuvar kalibrasyonlu test ağırlıkları kullanılarak makinenin mekanik limitleri zorlanır. Dinamik testte, makine beyan edilen maksimum kapasitesinin yüzde 10 fazlasıyla yüklenir. Yük yavaşça kaldırılarak makine yürütülür, frenleri test edilir ve asansör zincirlerindeki gerilim dinlenir.
Hemen ardından gelen statik testte ise, makinenin kaldırma kapasitesinin yüzde 25 fazlası olan bir ağırlık yerden kaldırılarak hidrolik sistem kilitlenir. Bu ağır tonaj altında makine 10 dakika boyunca askıda bırakılır. Bu süre zarfında komparatör yardımıyla hidrolik pistonun milimetrik olarak aşağı kaçırma (salma) yapıp yapmadığı kanıtlanır.
İş Ekipmanları Yönetmeliği ve Yasal Standartlar
İstif makinelerinin tonlarca yükü metrelerce havaya kaldırabilmesi, onları devletin iş güvenliği kanunları ve Avrupa normları nezdinde en sıkı denetlenen ağır sanayi ekipmanlarından biri yapar.
İş Ekipmanları Yönetmeliği Kesin Yaptırımları
Türkiye’deki tüm işyerleri için anayasa niteliğinde olan İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği kapsamında istif makineleri “Kaldırma ve İletme Ekipmanları” sınıfının değişmez üyeleridir. Yönetmelik son derece nettir:
İşletmenizde ister bir adet ister yüz adet istif makinesi bulunsun, bu araçlar en geç yılda 1 kez bağımsız ve akredite kuruluşlar tarafından periyodik muayeneye tabi tutulmak zorundadır. Bu kontrollerin eksik olması, yaşanabilecek en ufak bir personel yaralanmasında işvereni doğrudan hukuki kusurlu duruma düşürür.
TS EN ISO 3691 1 Standartlarına Tam Uyum
Mühendislerimiz sahada kendi inisiyatiflerine göre değil, uluslararası mühendislik aklı olan standartlara göre hareket eder. Endüstriyel araçların güvenliği için küresel bir rehber niteliği taşıyan TS EN ISO 3691-1 (Endüstriyel Araçlar – Güvenlik Şartları) direktifleri harfiyen uygulanır. Çatal aşınma limitleri, elektromanyetik fren ivmeleri, asansör boşluk toleransları ve daha birçok kritik eşik, Türk Standardları Enstitüsü yönergelerinden anlık olarak alınarak resmi raporlarımıza bilimsel bir kanıt olarak işlenir.
Atecht Mühendislik İle Tüm Türkiye’de Lojistik Güvenliği
Üretim bantlarınızı besleyen, lojistik deponuzdaki rafları dolduran ve milyarlarca liralık malzemeyi havaya kaldıran istif makinelerinizin denetimi, yetkisiz şahısların veya cihazı satan servislerin taraflı gözlemlerine bırakılamayacak kadar hayati bir hukuki süreçtir.
Atecht Mühendislik olarak, TS EN ISO/IEC 17020 standartlarına uygun şekilde TÜRKAK Akreditasyon Kurumu tarafından onaylanmış bir A Tipi Muayene Kuruluşu güvencesiyle sınır tanımadan 81 ilde hizmet üretiyoruz.
İstanbul’un dev lojistik merkezlerinden, Bursa’nın otomotiv yan sanayisine, Gaziantep’in tekstil depolarından İzmir’in ihracat antrepolarına kadar Türkiye’nin dört bir yanındaki istif makinesi periyodik kontrolünü en yüksek bağımsız mühendislik kalitesiyle gerçekleştiriyoruz.
Çalışma ve Sosyal Güvenlik Bakanlığı sistemlerine entegre e-imzalı raporlarımızla operasyonlarınızı sadece hızlandırmakla kalmıyor, tam bir yasal güvence altına alıyoruz.
Tesisinize Yönelik Tüm Akredite ve Kapsam Dışı Çözümler
Atecht Mühendislik, endüstriyel güvenliğinizin tüm aşamalarında tek ve en güçlü çözüm ortağınızdır. İşletmenizdeki vinçlerden platformlara, forkliftlerden basınçlı kaplara kadar yasal zorunluluğu bulunan tüm donanımlarınız için sunduğumuz çözümleri Akredite Periyodik Kontroller sayfamızdan inceleyerek tesisinizin güvenlik altyapısını dünya standartlarına taşıyabilirsiniz.
Bunun yanı sıra, standartların ötesine geçmek isteyen profesyonel işletmeler için özel olarak sunduğumuz tahribatsız muayene (NDT), özel makine kapasite testleri ve mühendislik ölçüm hizmetlerimizin tamamına Kapsam Dışı Hizmetler bölümümüzden erişebilirsiniz.
Zemin kat operasyonlarınızda kullandığınız yer ekipmanları için hazırladığımız Transpalet Periyodik Kontrolü hizmet detaylarını okuyarak depo akışınızı eksiksiz bir şekilde güvene alabilirsiniz.
Bilgi ve Sektörel Gelişmeler İçin Blog Sayfamız
Ağır sanayideki mevzuat değişiklikleri, yeni çıkan iş güvenliği teknolojileri, mühendislik yaklaşımları ve periyodik kontrol dünyasındaki en güncel gelişmelerden anında haberdar olmak için zengin içerikli Blog Sayfamızı takip edebilir, tesisinizin güvenlik kültürünü bir adım öteye taşıyacak makalelerimize göz atabilirsiniz.
Unutmayın; yükseklerdeki başarı, sağlam temellere dayanan bir güvenlik raporuyla başlar.
İstif Makinesi Periyodik Kontrolü ve Akredite Raporlama İçin Hemen Uzmanlarımızla İletişime Geçin
Sık Sorulan Sorular
Sadece aküyle çalışan istif makineleri için periyodik kontrol yasal bir zorunluluk mudur?
Kesinlikle evet. Ekipmanın enerji kaynağının akü, dizel motor veya tamamen insan kas gücü (yarı manuel) olması fark etmeksizin, yükü belirli bir yüksekliğe kaldıran ve taşıyan tüm istif makineleri yılda en az bir kez istif makinesi periyodik kontrolünden geçerek resmi olarak belgelendirilmek zorundadır.
İstif makinesinin çatallarında meydana gelen aşınma raporu nasıl etkiler?
Çatallar, makinenin yükü taşıyan en kritik yapıtaşlarıdır. Alt kısımlarında zemin sürtünmesinden kaynaklanan erimeler veya topuk (heel) bölgesindeki kalınlık kayıpları TS EN standartlarının izin verdiği yüzde 10 limitini aşmışsa, çatal kırılma riski taşıdığı için makine Ağır Kusurlu sayılır ve kullanımı yasaklanır.
Makinenin yürüyüş hızını düşüren limit siviç arızalıysa muayeneden geçer mi?
Elektrikli istif makinelerinde çatallar belirli bir seviyenin üzerindeyken makinenin hızlı yürümesini engelleyen güvenlik sensörlerinin çalışması zorunludur. Aksi takdirde, yüksekte yük taşırken makine hızlı dönerse merkezkaç kuvvetiyle anında devrilir. Bu sensörler iptal edilmiş veya bozuksa cihaza kesinlikle uygunluk raporu verilmez.
Akülerin zayıflaması periyodik muayenede kusur olarak yazılır mı?
İstif makinesi periyodik kontrolü, cihazın batarya ömrünü test eden bir bakım işlemi değil, iş güvenliği denetimidir. Akünün şarj tutmaması veya zayıf olması doğrudan bir iş kazası riski (devrilme, hidrolik boşalma vb.) yaratmıyorsa kusur olarak yazılmaz.
Ancak akü kablolarında yanık, gövdesinde fiziksel hasar veya kilit mekanizmasında boşluk varsa bunlar ağır güvenlik açığıdır ve kusur olarak rapora işlenir.
TÜRKAK onaylı A Tipi Muayene Kuruluşu ile çalışmanın kurumsal faydası nedir?
A Tipi muayene kuruluşları tamamen tarafsızdır; istif makinesi satamaz, yedek parça ticareti veya tamiri yapamazlar. Bu durum, cihazınız için düzenlenen raporun ticari menfaatlerden yüzde yüz arınmış, objektif ve güvenilir olmasını sağlar. TÜRKAK logolu raporlar, olası iş kazalarında işvereni hukuken savunan en güçlü resmi ve yasal evraktır.
Muayene sırasında yapılacak yük testleri için ağırlıkları kim temin etmelidir?
İlgili İş Sağlığı ve Güvenliği mevzuatları gereğince, sahaya gelen uzman denetim personellerimizin istif makinesinin kapasitesine uygun olan dinamik ve statik yük testlerini (örneğin 1 ton veya 2 tonluk paletli ağırlıklar) güvenle gerçekleştirebilmesi için gerekli yüklerin test alanında hazır bulundurulması bütünüyle işverenin yasal yükümlülüğüdür.
