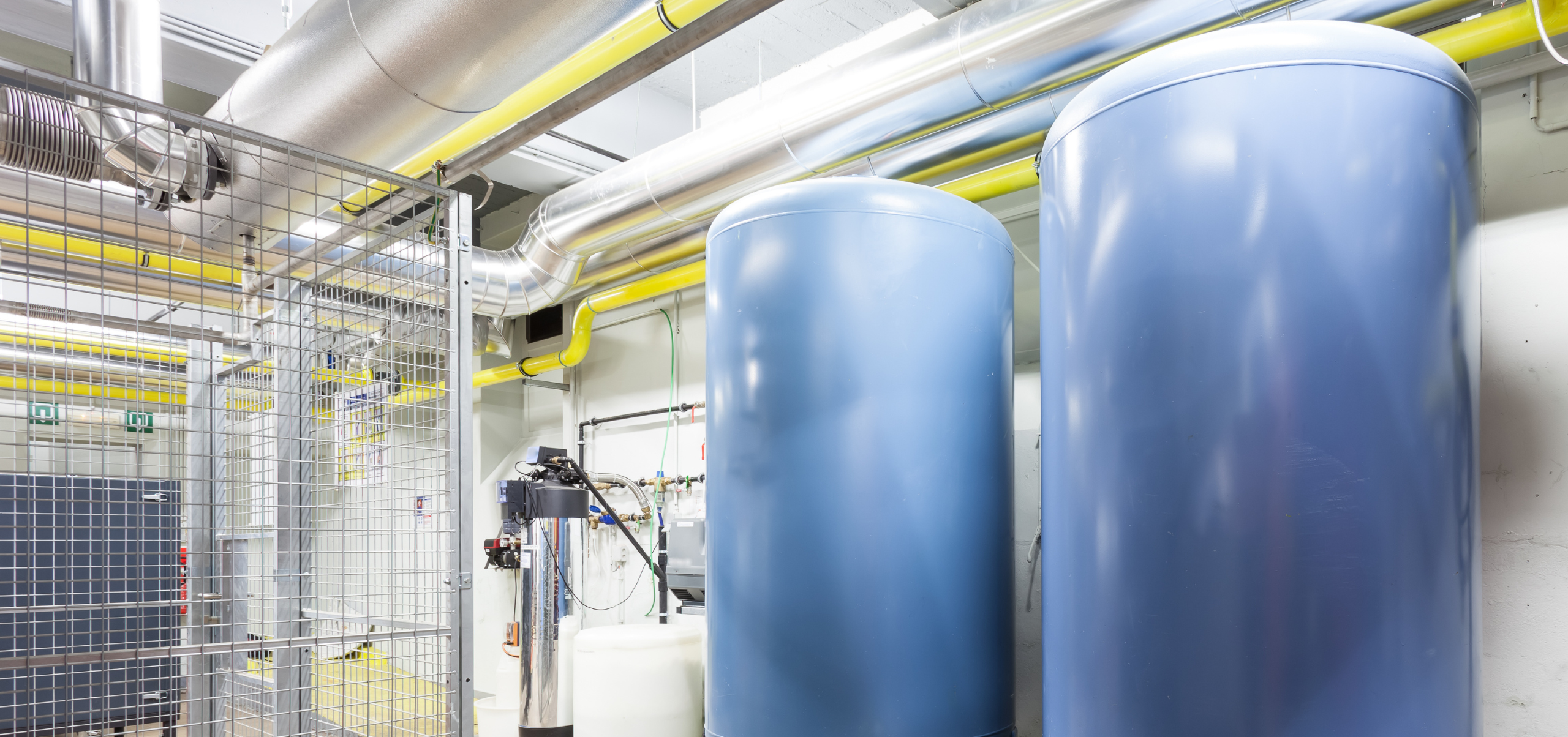

Kapalı Genleşme Tankı Periyodik Kontrolü
Kapalı Genleşme Tankı Periyodik Kontrolü TÜRKAK Akredite Muayene ve Raporlama
Modern binaların iklimlendirme altyapılarında, endüstriyel soğutma hatlarında ve devasa ısıtma sistemlerinin kalbinde, tesisatın termodinamik dengesini sağlayan en kritik ekipman kapalı genleşme tanklarıdır. Kapalı devre çalışan her ısıtma veya soğutma sisteminde, sıcaklığı değişen suyun hacmi fizik kuralları gereği değişmek zorundadır.
Isınan su genleşir ve tamamen kapalı bir boru ağının içinde bu fazla hacmin gidebileceği hiçbir boşluk yoktur. Eğer bu genleşen suyun yaratacağı muazzam basıncı sönümleyecek esnek bir mekanizma olmazsa, tesisattaki kaynak yerleri saniyeler içinde yarılır, rekorlar patlar ve sirkülasyon pompaları geri dönülemez şekilde parçalanır.
İşte bu yıkıcı termodinamik gücü, içindeki esnek bir kauçuk membran (diyafram) ve azot hava yastığı ile hapsederek sistemi güvence altına alan bu mühendislik harikası kaplara kapalı genleşme tankı denir.
Dışarıdan bakıldığında sessiz, hareketsiz ve basit kırmızı veya mavi silindirik çelik tüpler gibi görünen bu tanklar, içlerinde tesisatın statik yüksekliğine göre hesaplanmış çok yüksek bir ön gaz basıncı barındırırlar.
Sürekli olarak sıcak suyun kimyasal aşındırmasına, basınç dalgalanmalarına ve soğuk suyun korozyon etkisine maruz kalırlar. Zamanla içlerindeki kauçuk membran binlerce kez şişip inmekten yorulup yırtılabilir veya gövdelerindeki çelik sacda korozyon kaynaklı tehlikeli incelmeler meydana gelebilir.
Membranı yırtılmış veya gazı tamamen bitmiş bir tank, patlamaya hazır, içi kaynar su dolu kapalı bir çelik bombadan farksızdır. Tam bu noktada tesislerinizin ve yaşam alanlarınızın can güvenliği için kapalı genleşme tankı periyodik kontrolü devreye girer.
Bu yasal süreç, tankın gövde mukavemetinin, hidrostatik basınç dayanımının ve emniyet ventili senkronizasyonunun yetkili makine mühendislerince test edildiği tavizsiz bir akredite muayene işlemidir. Atecht Mühendislik olarak Türkiye genelinde uyguladığımız bu bilimsel denetimler, cihazlarınızı saatli bir bomba olmaktan çıkarır.
Kapalı Genleşme Tankı Nedir ve Sistemdeki Hayati Görevi
Eski tip binalarda ve sanayi tesislerinde genellikle çatılarda atmosfere açık çalışan su depoları kullanılırdı. Ancak bu açık sistemler suyu sürekli buharlaştırır, havadaki oksijenin emilimiyle tesisatı içeriden paslandırır ve ciddi oranda ısı kayıplarına yol açardı.
Günümüzde kullanılan kapalı sistemler ise tesisatı dış atmosferden tamamen izole ederek bu kronik sorunları tarihe gömmüştür.
İç Mekanizma ve EPDM Butil Membran Yapısı
Kapalı bir genleşme tankının çelik gövdesinin içi temel olarak iki ayrı fiziksel odacıktan oluşur. Bu odacıkları birbirinden kusursuzca ayıran materyal, EPDM veya Butil kauçuktan üretilmiş yüksek basınca dayanıklı esnek bir membrandır.
EPDM membranlar genellikle yüksek sıcaklıklara (sıcak su hatlarına) çok iyi dayanırken, Butil membranlar gaz geçirgenlikleri çok düşük olduğu için hidrofor hatlarında basıncı uzun süre korumak amacıyla tercih edilir. Tankın alt flanşından tesisatın suyu girer ve membranın içini doldurur.
Membranın dış yüzeyi ile çelik gövdenin iç cidarı arasında kalan kapalı bölgeye ise fabrikasyon olarak belirli bir basınçta kuru hava veya inert (tepkimeye girmeyen) azot gazı basılır. Bu yalıtılmış yapı, su ile havanın birbirine temas etmesini tamamen engeller.
Boyle Mariotte Kanunu ve Basınç Sönümleme Dinamiği
Sistem devreye girip çalışmaya başladığında tesisat içindeki su ısınır. Örneğin 20 santigrat dereceden 80 dereceye çıkan suyun hacmi yaklaşık yüzde 3 oranında artar. Bu artan su kütlesi, tesisat borularında kendine yer bulamayacağı için genleşme tankının içine doğru büyük bir kuvvetle hücum eder.
Tankın içindeki suya dolan hacim, kauçuk membranı bir balon gibi şişirir. Membran şiştikçe, dış çeperdeki havayı (veya azotu) iyice sıkıştırır. Gazlar sıvıların aksine kolayca sıkıştırılabilir formdadır. Genleşen suyun yarattığı yıkıcı basınç şoku, bu gaz yastığı sayesinde tıpkı bir otomobilin havalı süspansiyonu gibi yumuşakça sönümlenir.
Sistem soğuduğunda ise sıkışmış olan gaz, membranı geri iterek suyu tesisata geri gönderir ve sistem basıncının düşmesini engeller. Bütün bu devasa tesisat altyapısını korumak adına kapalı genleşme tankı periyodik kontrolü süreçlerinin eksiksiz uygulanması şarttır.
Farklı Sistemlerde Kapalı Genleşme Tankı Periyodik Kontrolü ve Kullanım Alanları
Halk arasında genellikle sadece binaların bodrum katlarındaki kalorifer kazanlarıyla özdeşleştirilseler de, bu tanklar suyun basınç ve sıcaklık farkı yarattığı tüm kapalı döngü endüstriyel tesisatlarda mecburi olarak kullanılırlar. Çalıştıkları sisteme göre karşılaştıkları fiziksel tahribat türleri de büyük değişiklikler gösterir.
Merkezi Isıtma ve Kalorifer Sistemleri
Kazan dairelerinde, kaskad yoğuşmalı duvar tipi kombi sistemlerinde ve merkezi katı yakıtlı ısıtma hatlarında kullanılan, genellikle kırmızı renkli olarak üretilen tanklardır. Isıtma sistemlerinde sıcaklık farkları gün içinde çok dramatik olduğu için (sürekli ısınıp soğuma döngüsü), bu tankların içindeki kauçuk membran sürekli esneyip büzülmek zorunda kalır.
Bu durum malzemede ciddi bir mekanik yorulmaya (metal ve kauçuk yorgunluğuna) sebep olur. Özellikle kaskad sistemlerinde kapalı genleşme tankı periyodik kontrolü yapılmazsa membran yorulmaları çok daha hızlı felaketlere dönüşebilir ve sıcak su doğrudan çelik gövdeye temas ederek tankı içeriden patlatabilir.
Soğutma Grubu Chiller ve Endüstriyel İklimlendirme
Büyük ticari plazaların, hastanelerin veya AVM’lerin merkezi olarak soğutulmasını sağlayan chiller (soğutma grubu) hatlarında genellikle mavi renkli tanklar kullanılır. Bu sistemlerde su ısınmaz ancak soğuyan suyun da hacminde büzülmeler veya donma eşiğine yaklaşıldığında kristalize genleşmeler yaşanır.
Soğutma hatlarında çalışan tankların en büyük ve en sinsi düşmanı dış yüzey korozyonudur. Soğuk suyun etkisiyle tankın dış yüzeyinde oluşan sürekli terleme (yoğuşma) çelik gövdeyi dışarıdan içe doğru paslandırır.
Gövdedeki bu korozyon izlerini milimetrik olarak tespit edebilmek için kapalı genleşme tankı periyodik kontrolü büyük bir titizlikle yürütülür.
Hidrofor Basınçlandırma ve Şebeke Suyu Hatları
Binalara veya endüstriyel tesislere şebeke suyunu basınçlı olarak basan çok kademeli hidrofor pompalarının çıkış kolektöründe kullanılan tanklardır (denge tankları).
Bunlar termal bir genleşmeden ziyade, pompanın devreye girip çıkması (şalt yapması) esnasında oluşan ani basınç şoklarını (su koçu darbesi) sönümlemek ve pompaya çalışma dinlenme aralığı kazandırarak motor ömrünü uzatmak için kullanılır.
Şebeke suyu sürekli devridaim ettiği ve oksijen açısından çok zengin olduğu için membran yırtılması durumunda bu tanklar çok hızlı çürür. Şebeke suyunun agresif yapısı düşünüldüğünde hidrofor basınçlandırma hatlarında kapalı genleşme tankı periyodik kontrolü hayati bir önem taşımaktadır.
Kapalı Genleşme Tankı Arızaları ve Sinsi Patlama Riskleri
Basınçlı kaplar, içlerinde hapsedilen yüksek potansiyel enerji nedeniyle daima büyük bir tehlike arz ederler. Periyodik denetimi aksatılmış bir tank, tesisatın güvenliğini sağlamak yerine doğrudan tesisatın sonunu getiren zayıf bir bombaya dönüşür.
Ön Gaz Basıncının Kaybolması (Gaz Kaçağı)
Kapalı genleşme tanklarının üst veya yan kısımlarında tıpkı otomobil lastiklerinde olduğu gibi bir iğneli sibop (valf) bulunur. Zamanla bu sibop iğnesinden veya membranın alt gövdeyle birleştiği çelik flanş noktasından yavaş yavaş gaz kaçağı oluşur.
Tankın içindeki azot veya hava tamamen bittiğinde, ısınan su genleştiğinde onu karşılayacak esnek bir gaz yastığı kalmaz. Sıkıştırılamayan su kütlesi doğrudan sert çelik gövdeye vurur.
Bu durumda tesisat basıncı aniden kırmızı çizgilere fırlar, emniyet ventili sürekli su akıtmaya başlar ve kazan yüksek basınç uyarısı vererek kendini kilitler. Bu ölümcül hataların önüne geçmek için kapalı genleşme tankı periyodik kontrolü süreçlerinde basınç değerleri özel cihazlarla ölçülür.
Emniyet Ventili Uyumsuzluğu ve Kireçlenme Kilitlenmesi
İstisnasız her genleşme tankı, sistemin maksimum dayanım limitini aşmasını engellemek için bir emniyet ventili (safety relief valve) ile senkronize çalışmak zorundadır. Tankın üretim etiketinde yazan maksimum işletme basıncı (örneğin 4 bar), tesisattaki emniyet ventilinin açma (tahliye) basıncından mutlaka yüksek olmalıdır.
Aksi takdirde tank kendi limitine ulaşmadan patlar. Ayrıca tesisat suyundaki yoğun kireç ve korozyon tortuları zamanla emniyet ventilinin iç yayını taşlaştırarak kilitler.
Uzman ekiplerimiz tarafından gerçekleştirilen akredite bir kapalı genleşme tankı periyodik kontrolü esnasında emniyet ventili set değerleri mutlaka doğrulanır ve kilitlenme testleri yapılır.
Flanş Çürümeleri ve Suyun Kimyasal Yıkımı
Membranın tanka bağlandığı alt flanş kapağı, genellikle tesisat suyunun en çok temas ettiği, tortuların biriktiği ve yoğuşmanın en yoğun yaşandığı bölgedir. Suyun asidite (pH) değerinin uygun olmaması veya çok sert olması durumunda bu çelik flanş çürüyerek kağıt gibi incelir.
İç basıncın (örneğin 5-6 bar) etkisiyle çürümüş bir flanş mermi hızıyla yerinden fırlayarak kazan dairesindeki personelin ağır yaralanmasına neden olabilir. Cihazın içini açmadan yapılan görsel kontrollerde bu sinsi çürümeler tespit edilemez.
Adım Adım Kapalı Genleşme Tankı Periyodik Kontrolü Süreci
Atecht Mühendislik A Tipi Muayene Kuruluşu kadrosu, tesisinizdeki tankları sıradan bir gözlemle değil, kalibre edilmiş hidrostatik test cihazları ve uluslararası TS EN prosedürleriyle beş ana aşamada denetler.
1. Etiket Kontrolü ve Basınç Kapasitesi Doğrulaması
Her tankın üzerinde TS EN standartlarına uygun bir metal veya dayanıklı etiket bulunmalıdır. Bu etikette Hacim (Litre cinsinden), Maksimum İşletme Basıncı (PS), Test Basıncı (PT) ve Minimum/Maksimum Çalışma Sıcaklığı (TS) değerleri silinmemiş olmalıdır.
Uzmanlarımız sistemin statik yüksekliğini (binanın kat sayısı x 3 metre) hesaplayarak tankın üzerinde yazan ön gaz basıncı değerlerinin tesisata mühendislik açısından uygun olup olmadığını teorik olarak teyit eder.
2. Görsel İnceleme ve Korozyon Taraması
Tankın dış yüzeyi güçlü endüstriyel fenerlerle taranır. Çelik gövdede paslanma, korozyon, kaynak dikişlerinde mikro çatlaklar veya fiziki darbeye bağlı keskin göçükler aranır. Tankı ayakta tutan ayakların beton zemine olan ankraj mukavemeti incelenir.
İçeriye tesisattan gelen su bağlantı rekorları, esnek örgülü hortumlar veya çelik boru hatları sızdırmazlık açısından dikkatlice gözlemlenir.
3. Ön Gaz Basıncı Ölçümü ve Membran Sağlamlığı
Testin en teknik ve hayati aşamalarından biri hava veya azot basıncının kontrolüdür. Tankın tesisatla olan bağlantısı küresel vanalardan kapatılır ve içindeki su alt tahliye musluğundan tamamen boşaltılır (sistem basıncı tamamen sıfırlanır).
Ardından tankın sibop kapağı açılarak kalibrasyonlu dijital manometre ile içerideki ön gaz basıncı ölçülür. Bu basıncın, sistemin statik yükseklik basıncına eşit veya yarım bar üzerinde olması gerekir. Gazı tamamen bitmiş veya siboba basıldığında su gelen tankların membranı yırtık kabul edilir ve ağır kusur olarak rapora işlenir.
4. Hidrostatik Basınç Testi (Sızdırmazlık ve Dayanım Sınavı)
Tankın nihai çelik cidar dayanımını ölçmek için yüksek basınçlı hidrostatik test uygulanır. Bu testte cihaz, etiketinde belirtilen maksimum işletme basıncının 1.5 katı değerinde oda sıcaklığında su basılarak zorlu bir teste maruz bırakılır.
Bu devasa basınç altında tank tesisattan tamamen izole edilir ve standartlarda belirtilen süre boyunca beklenir. Bekleme süresi boyunca gövdeden dışarıya su sızıntısı olması, alt flanş veya kaynak dikişlerinden terleme yaşanması veya test manometresinde basınç düşümü (kaçak) görülmesi durumunda tank muayeneden bırakılır ve derhal hurdaya ayrılması istenir.
5. Tahribatsız Muayene NDT Kalınlık Ölçümleri
Eğer tesisatın altyapısı hidrostatik test yapmaya (su ile aşırı basınçlandırmaya) uygun değilse veya üretici firma tankın etiketinde su testi yapılmasını kısıtlamışsa, ilgili mühendislik standartları gereği alternatif olarak Tahribatsız Muayene (NDT) yöntemleri devreye sokulur.
Ultrasonik kalınlık ölçüm probu cihazlarıyla tankın cidar (et) kalınlığı çeşitli korozyon bölgelerinden ölçülerek, çelik yapıda tehlikeli bir incelme veya çürüme olup olmadığı cihazın içi açılmadan bilimsel ses dalgalarıyla doğrulanır.
Uygulanan Yasal Mevzuat ve Mühendislik Standartları
Basınçlı kaplar, endüstriyel patlamaların ve yıkımların bir numaralı sebebi oldukları için devletin iş güvenliği kanunları tarafından tavizsiz bir şekilde denetlenirler.
İş Ekipmanları Yönetmeliği Basınçlı Kaplar Direktifi
Tüm işletmeler ve apartman site yönetimleri için yasal bir anayasa niteliğinde olan İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği, bu ekipmanları “Basınçlı Kaplar ve Tesisatlar” grubunda kesin bir hukuki çerçeveye alır.
İlgili yönetmeliğin Ek-3 maddesine göre; kapasitesi veya bulunduğu yer ne olursa olsun, ilgili yönetmeliği gereğince kapalı genleşme tankı periyodik kontrolü işlemlerinin yılda en az bir kez yaptırılması emredilmiştir.
Bu kontrollerin eksik olması, yaşanabilecek en ufak bir tesisat patlamasında veya personel yaralanmasında işvereni doğrudan hukuki olarak asli kusurlu duruma düşürür.
TS EN 13831 ve Evrensel Normlara Tam Uyum
Mühendislerimiz sahada tamamen uluslararası mühendislik aklı olan evrensel standartlara göre hareket eder. Dahili esnek diyaframı olan kapalı genleşme kapları için küresel bir rehber niteliği taşıyan TS EN 13831 standart direktifleri harfiyen uygulanır.
Hidrostatik test basınç toleransları, bekleme süreleri ve çelik cidar kalınlık limitleri Türk Standardları Enstitüsü yönergelerinden anlık olarak alınarak resmi e-imzalı raporlarımıza matematiksel bir kanıt olarak detaylıca işlenir.
Atecht Mühendislik İle Tüm Türkiye’de Basınçlı Kap Güvenliği
Kazan dairelerinizde, soğutma gruplarınızda veya endüstriyel hidrofor sistemlerinizde devasa basınçları omuzlayan donanımlarınızın denetimi; sıradan bir tesisat ustasının gözlemine veya tankı satan firmanın taraflı bakım sürecine bırakılamayacak kadar kritik bir yasal süreçtir.
Atecht Mühendislik olarak, TS EN ISO/IEC 17020 standartlarına uygun şekilde TÜRKAK Akreditasyon Kurumu tarafından tam yetkilendirilmiş bir A Tipi Muayene Kuruluşu güvencesiyle sınır tanımadan hizmet veriyoruz.
Kocaeli merkez üssümüzden yola çıkarak; İstanbul’daki dev konut projelerinden, Bursa’nın otomotiv fabrikalarına, Ankara’nın savunma sanayi lojmanlarından İzmir’in ihracat depolarına kadar tüm Türkiye’de basınçlı kap kontrollerinizi en yüksek bağımsız mühendislik kalitesiyle gerçekleştiriyoruz.
Çalışma ve Sosyal Güvenlik Bakanlığı sistemlerine tam entegre e-imzalı raporlarımızla operasyonlarınızı sadece güvenli kılmakla kalmıyor, tam bir yasal koruma altına alıyoruz.
Tesisinize Yönelik Akredite ve Kapsam Dışı Çözümler
İşletmenizin güvenlik altyapısını tek bir akredite çözüm ortağıyla tam anlamıyla güvenceye alabilirsiniz. Tesisinizdeki genleşme tankları, buhar kazanları, kompresör hava tankları ve hidroforlar gibi tüm basınçlı kaplar ile birlikte; üretim sahanızdaki vinçler, forkliftler ve platformlar için sunduğumuz tüm yasal test hizmetlerine Akredite Periyodik Kontroller sayfamızdan hızla ulaşabilirsiniz.
Standart muayenelerin ötesine geçerek tesisinizdeki metalik yapıların iç kusurlarını tespit etmek isterseniz, endüstriyel ultrasonik testler, manyetik parçacık (MT) testleri ve kaynak dikiş röntgenleri gibi ileri düzey mühendislik çözümleri için Kapsam Dışı Hizmetler bölümümüzü ziyaret edebilir, kusursuz bir kalite kontrol sistemi kurabilirsiniz.
İş Güvenliğinde Güncel Kalmak İçin Mühendislik Blogu
Basınçlı kaplardaki son mevzuat güncellemeleri, hidrostatik test yenilikleri, sinsi korozyon riskleri ve ağır sanayideki en doğru mühendislik uygulamaları hakkında sürekli bilgi sahibi olmak isterseniz, uzman kadromuzun hazırladığı Atecht Mühendislik Blog sayfamızı düzenli olarak takip edebilir, tesisinizin iş güvenliği kültürünü zirveye taşıyabilirsiniz.
Unutmayın; basınçlı kaplarda patlama riski tahminlerle veya gözlemlerle değil, sadece akredite ve bağımsız bir basınç testiyle ortadan kaldırılabilir.
Tüm Türkiye’den Akredite Basınçlı Kap Muayenesi İçin Hemen Kurumsal Teklif Alın
Sık Sorulan Sorular
Kapalı genleşme tankının sibobundan su gelmesi ne ifade eder?
Eğer tankın üst veya yan kısmındaki hava basma sibobuna (valfine) ince bir cisimle bastırdığınızda dışarı sadece hava veya gaz çıkması gerekirken su fışkırıyorsa, bu durum içerideki kauçuk membranın (balonun) tamamen patladığının kesin kanıtıdır. Tank artık basınç sönümleme işlevini tamamen yitirmiş ve su çelik gövdeye dolmuştur. Membran derhal yenisiyle değiştirilmeli veya tank komple hurdaya ayrılarak yenilenmelidir.
Küçük kapasiteli 50 litrelik kombi tankları için de yasal rapor zorunlu mu?
Evet, kapasite hacmi (litre) veya monte edildiği yer fark etmeksizin; ticari bir işletmede veya toplu yaşam alanında (apartman vb.) basınç altında su ve gaz barındıran tüm genleşme tankları, İş Ekipmanları Yönetmeliği gereği yılda en az bir kez akredite kuruluşlar tarafından test edilmek ve yasal olarak belgelendirilmek zorundadır.
Tankın ön gaz basıncı nasıl hesaplanır ve ölçüm ne zaman yapılmalıdır?
Tankın ön gaz basıncı genellikle tesisatın statik yüksekliğine göre hesaplanır (her 10 metre bina yüksekliği için yaklaşık 1 bar basınç kabul edilir ve üzerine 0.5 bar emniyet payı eklenir). Bu kontrolün sağlıklı yapılabilmesi için sistem tamamen durdurulmalı, tankın içindeki su boşaltılarak sistem su basıncı sıfırlanmalı ve ardından dijital manometre ile sadece tankın içindeki hava basıncı ölçülmelidir. İçi su doluyken yapılan gaz ölçümleri tamamen hatalı sonuç verir.
Tankın üzerinde etiket yoksa veya değerler silinmişse periyodik kontrol yapılabilir mi?
İlgili mühendislik standartları gereği, üzerinde üretici firmaya ait CE uygunluk işareti, maksimum çalışma basıncı, litre kapasitesi ve üretim yılı gibi kritik bilgileri içeren etiketi bulunmayan hiçbir basınçlı kap test edilemez. Makinenin mühendislik sınırları bilinmediği için hidrostatik test işlemi tehlikeli boyutlara ulaşarak tankı patlatabilir. Bu tanklar muayene edilmeden doğrudan uygunsuz kabul edilerek reddedilir.
Emniyet ventilinden sürekli su damlaması genleşme tankının bozuk olduğunu mu gösterir?
Çoğu zaman evet. Kapalı genleşme tankının gazı bittiğinde veya membranı yırtıldığında, ısınan su genleşecek esnek bir yer bulamaz ve tesisat basıncı aniden yükselir. Basınç, emniyet ventilinin açma değerini (örneğin 3 bar veya 4 bar) geçtiği an, ventil sistemi patlamaktan korumak için fazla suyu dışarı atar. Ventil sürekli damlatıyorsa sorun genellikle ventilin kendisinde değil, görevini yapmayan bozuk kapalı genleşme tankındadır.
A Tipi Muayene Kuruluşu unvanına sahip firmalar neden onarım yapmaz?
A Tipi Muayene Kuruluşu unvanı, firmanın uluslararası “Bağımsızlık ve Tarafsızlık” ilkesine yasal olarak tam bağlı olduğunu gösterir. Bu firmalar tank tamiri, gaz basımı, membran değişimi veya cihaz satışı yapamazlar. Bu durum, cihazınız için düzenlenen raporun ticari bir menfaat gütmeden tamamen yoruma kapalı, objektif ve yüzde yüz güvenilir olmasını sağlar.
